Световой прибор — это не просто источник света. Это механизм с моторами, редукторами, оптическими элементами и электронными платами, который за один выездной сезон может пройти десятки монтажей и демонтажей, сотни километров в кузове и тысячи часов в работе. Именно от того, как организовано техническое обслуживание светового оборудования, зависит — будет ли прибор работать надёжно через три года или попадёт в ремонт на второй сезон.
При этом большинство прокатных компаний подходят к обслуживанию по принципу «сломалось — починили». Регламентное ТО, предотвращающее поломку до того, как она произошла, есть у единиц. В этой статье разбираем, как выстроить систему технического обслуживания прокатного светового парка: что, как часто и в какой последовательности нужно делать, чтобы оборудование служило максимально долго и не подводило в самый неподходящий момент.
Почему регламентное ТО выгоднее ремонта
Прежде чем говорить о конкретных процедурах, разберём экономику вопроса. Техническое обслуживание moving head кажется затратой времени и денег. На самом деле это инвестиция с очень понятным ROI.
Стоимость замены мотора pan/tilt у moving head — 3 000–8 000 ₽ плюс работа сервисного центра. Регулярная смазка механики раз в сезон предотвращает износ, который к этой замене приводит, и стоит несколько сотен рублей расходников и 20 минут работы.
Замена платы управления при пробое из-за некачественного DMX-кабеля или плохого заземления — 5 000–15 000 ₽. Замена кабеля с нарушенной изоляцией во время планового осмотра — 500–1 500 ₽.
Выход из строя прибора на мероприятии — это не только стоимость ремонта, но и репутационный ущерб, необходимость срочно искать замену и в лучшем случае стресс, в худшем — компенсация клиенту.
Правило, которое работает в авиации и в крупном концертном производстве: оборудование обслуживается по расписанию, а не по факту поломки. Именно этот подход отделяет профессиональный прокатный парк от набора приборов «которые пока ещё работают».
Три уровня технического обслуживания светового парка
Удобно выстраивать ТО в три уровня с разной периодичностью.
Уровень 1: Проверка перед каждым выездом — занимает 5–10 минут на прибор, выполняется техником перед погрузкой.
Уровень 2: Плановое ТО — раз в месяц при активной эксплуатации или раз в 50–80 рабочих часов. Занимает 30–60 минут на прибор, выполняется в мастерской.
Уровень 3: Сезонное ТО — в начале и конце активного сезона. Полная ревизия всего парка, включая механику, электрику и оптику.
Уровень 1: Чек-лист проверки перед выездом
Это минимальный обязательный контроль перед каждым выездом. Цель — убедиться, что прибор готов к работе и не подведёт на площадке.
Внешний осмотр корпуса. Трещины, сколы, деформация корпуса — признаки механического повреждения при транспортировке. Особое внимание — на крепёжные элементы скобы подвеса: ослабленные болты на подвешенном приборе создают угрозу безопасности.
Проверка разъёмов. DMX-разъёмы XLR и разъёмы питания Powercon — осмотр на предмет погнутых контактов, окисления, повреждения фиксаторов. Повреждённый разъём меняется до выезда, а не после появления проблем на площадке.
Проверка кабелей. Кабели — самая расходная часть прокатного парка. Осмотр изоляции вблизи разъёмов (зона наибольшего механического напряжения), проверка на переломы и перетирания по длине.
Функциональная проверка. Включить прибор, дать прогреться, проверить движение по pan и tilt на весь диапазон, убедиться что прибор реагирует на DMX-команды. Эта проверка занимает 2–3 минуты и выявляет проблемы с моторами и электроникой до того, как они проявятся на мероприятии.
Проверка крепёжных элементов подвеса. Болт омеги, контровочный трос, фиксирующая гайка — всё должно быть затянуто и зафиксировано. Провести рукой по трубе омеги: люфт недопустим.
Уровень 2: Плановое ежемесячное ТО
Чистка оптики
Линза — самый чувствительный оптический элемент прибора. Пыль, отпечатки пальцев и конденсат жидкости хейзера на линзе снижают яркость и ухудшают качество светового потока. При интенсивной работе с хейзером линза загрязняется за несколько выездов.
Чистка линзы выполняется только специализированными средствами для оптики — спреем для оптических поверхностей и микрофибровой салфеткой без абразива. Ни в коем случае — бытовыми стеклоочистителями, влажными салфетками с ПАВ или жёсткими тканями. Царапина на линзе — постоянный дефект светового пятна.
Внутренние оптические элементы (гобо-слоты, цветовые колёса, призмы) — чистка сжатым воздухом через технологические отверстия корпуса. Не разбирать прибор для чистки внутренней оптики без необходимости и без соответствующей квалификации.
Чистка вентиляционных решёток
Вентиляционные решётки и воздухозаборники moving head забиваются пылью, пухом и частицами хейзерного масла. Забитая вентиляция нарушает теплоотвод, прибор перегревается и срабатывает термозащита — или, что хуже, работает при повышенной температуре без видимых признаков, сокращая ресурс светодиодов.
Чистка продувкой сжатым воздухом — раз в месяц при работе с хейзером, раз в два месяца без него. При сильном загрязнении — мягкая кисть для предварительного удаления крупных частиц, затем продувка.
Проверка и смазка механики

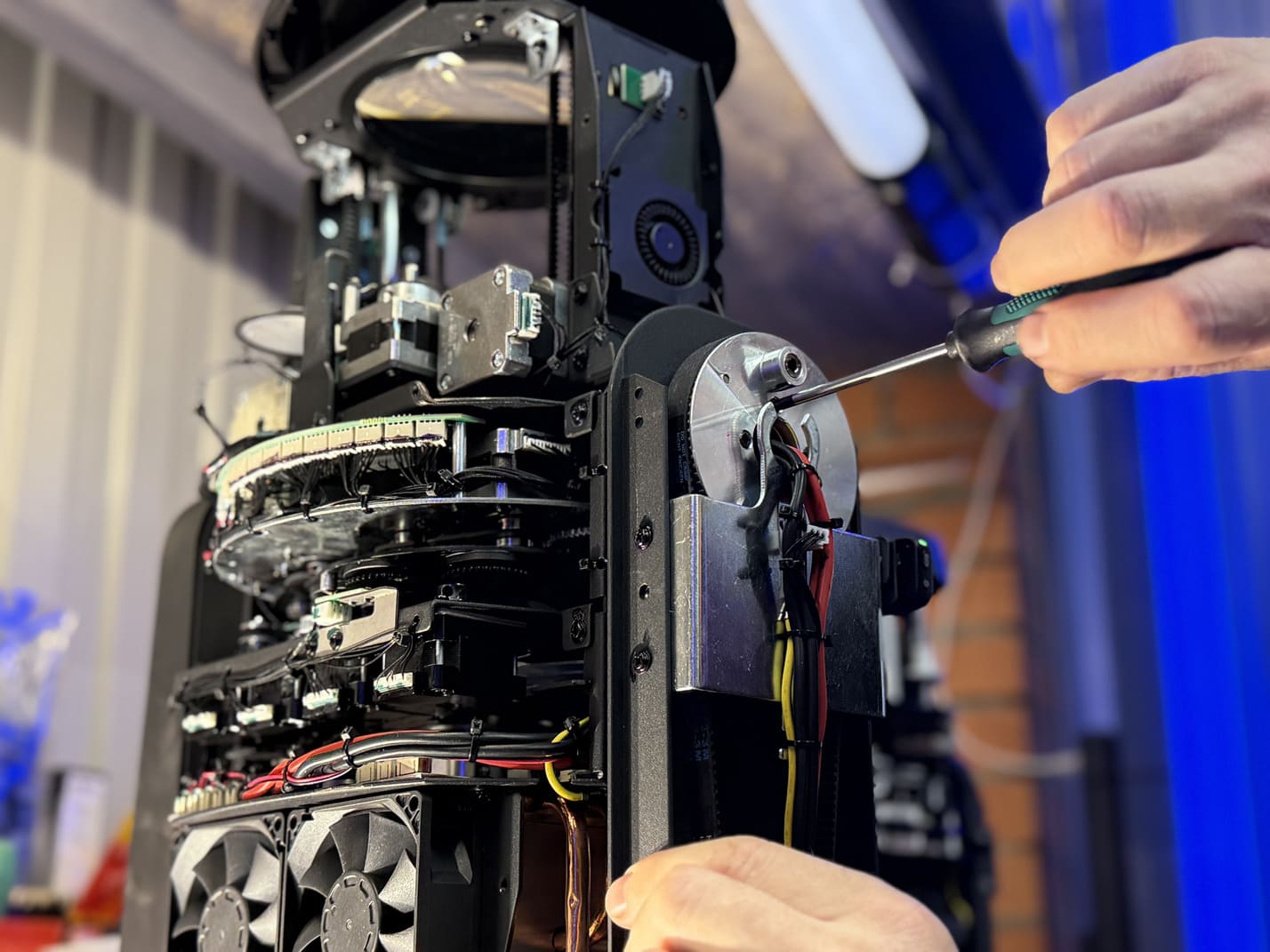

Moving head содержит несколько механических узлов: моторы и редукторы pan и tilt, зубчатые передачи, направляющие zoom, механизм цветового колеса и колеса гобо.
Раз в сезон при активной эксплуатации выполняется осмотр механических узлов на предмет люфтов, посторонних звуков, неравномерности движения. Люфт в редукторе pan/tilt — ранний признак износа, который устраняется регулировкой или заменой шестерни на этапе ТО значительно дешевле, чем после полного выхода из строя.
Смазка механических узлов — строго по рекомендации производителя. Для большинства moving head используется силиконовая смазка для зубчатых передач и пластичная смазка для подшипников. Категорически не использовать WD-40 в качестве смазки: это растворитель и вытеснитель влаги, но не смазочный материал, и его применение приводит к ускоренному износу.
Проверка крепёжных элементов
Все болтовые соединения корпуса — проверка моментом затяжки. Вибрация при транспортировке постепенно ослабляет резьбовые соединения. Особенно важно проверять крепление скобы подвеса к корпусу и болты крепления омеги: эти узлы несут всю нагрузку при подвесном монтаже.
Проверка и замена расходных элементов
К расходным элементам светового прибора относятся прежде всего кабели с разъёмами, сетевые фильтры и предохранители. При плановом ТО проверяется состояние всех кабелей из комплекта прибора. Кабель с нарушенной изоляцией или с признаками окисления контактов — замена, не «ещё поездит».
Уровень 3: Сезонное ТО — полная ревизия парка
Сезонное техническое обслуживание moving head и других приборов выполняется дважды в год: перед стартом активного сезона (апрель–май) и после его завершения (октябрь–ноябрь). Это возможность системно проверить весь парк и устранить накопившиеся проблемы.
Обновление прошивок
Производители регулярно выпускают обновления прошивок (firmware) для moving head: исправление ошибок, улучшение совместимости с консолями, оптимизация алгоритмов движения. Перед сезоном проверьте актуальность прошивки для каждой модели в парке и обновите при необходимости.
Калибровка позиций
После длительной эксплуатации моторы pan и tilt могут смещать начальную калибровочную позицию. Это проявляется как несоответствие между командой с пульта и реальным положением головы — прибор «не доезжает» до горизонта или «перебирает» за него. Сброс и перекалибровка позиций выполняются через сервисное меню прибора.
Проверка электрических параметров
Измерение потребляемой мощности при полной нагрузке — сравнение с паспортными данными. Значительное отклонение (более 15–20%) указывает на проблемы с питающей схемой или светодиодным источником. Проверка изоляции силовых цепей относительно корпуса — важно для заземлённых систем.
Ревизия кабельного парка
Полная проверка всех кабелей парка: прозвонка каждого кабеля тестером на целостность и отсутствие замыканий, осмотр разъёмов. Кабели с дефектами маркируются и заменяются до старта сезона — не в процессе.
Обновление библиотеки приборов в консоли

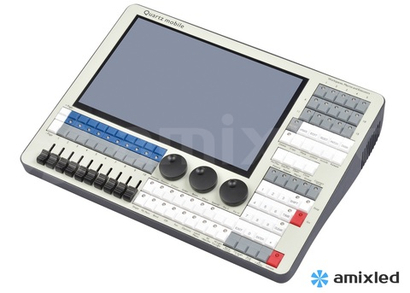

Если в сезоне добавились новые приборы — убедитесь, что в памяти консоли есть актуальные профили для всех моделей. Устаревший профиль с неверным распределением каналов — источник неочевидных проблем при работе с новым оборудованием.
Хранение оборудования: правила которые напрямую влияют на ресурс
Хранение — часть технического обслуживания, о которой часто забывают.
Температурный режим. Профессиональные moving head рассчитаны на хранение при температуре от -10°C до +40°C. Хранение в неотапливаемом гараже зимой при температуре ниже -20°C может привести к растрескиванию уплотнителей, повреждению жидкокристаллических дисплеев и нарушению смазки в механических узлах.
Влажность. Повышенная влажность при хранении — прямой путь к коррозии контактов и окислению разъёмов. Оптимальная влажность хранения — 40–60%. При хранении в помещениях с высокой влажностью используйте силикагелевые поглотители в кейсах.
Защита от пыли. Даже при хранении в кейсах рекомендуется накрывать приборы чехлами или хранить с закрытыми вентиляционными решётками — если конструкция позволяет.
Правильная укладка в кейсы. Прибор укладывается в кейс в соответствии с поролоновым ложементом — без перекосов и без дополнительных предметов в одном отсеке. Переполненный кейс создаёт давление на корпус при транспортировке.
Транспортировка: что ломает оборудование чаще всего
Значительная часть повреждений прокатного оборудования происходит не на мероприятии, а при транспортировке. Несколько правил, снижающих риски.
Никогда не перевозить приборы вне кейсов — даже на короткие расстояния. Даже одно резкое торможение без амортизации кейса может повредить механику движущейся головы.
Кейсы в кузове фиксировать от смещения. Кейс, который «ездит» по кузову при разгоне и торможении, испытывает нагрузки, для которых он не рассчитан.
Кейсы не укладывать плашмя если конструкция рассчитана на вертикальное хранение. Ориентация при транспортировке влияет на нагрузку на механические узлы подвеса головы.
При длительных перегонах по грунтовым дорогам — снизить скорость. Вибрация на плохом дорожном покрытии при высокой скорости — это ускоренный износ всех подвижных узлов прибора.
Чек-лист: распечатайте и повесьте в мастерской
Перед каждым выездом:
- Внешний осмотр корпуса и скобы подвеса
- Проверка разъёмов DMX и питания
- Осмотр кабелей
- Функциональная проверка (включение, pan/tilt, DMX)
- Проверка затяжки болтов омеги и контровочного троса
Ежемесячное плановое ТО:
- Чистка линзы оптическим спреем и микрофиброй
- Продувка вентиляционных решёток сжатым воздухом
- Осмотр механических узлов на люфты и посторонние звуки
- Проверка всех болтовых соединений
- Осмотр и замена дефектных кабелей
Сезонное ТО (2 раза в год):
- Обновление прошивок
- Калибровка позиций pan/tilt
- Измерение потребляемой мощности
- Прозвонка всего кабельного парка
- Обновление библиотеки приборов в консоли
- Ревизия кейсов и ложементов
- Проверка условий хранения
Когда нужен сервисный центр: признаки которые нельзя игнорировать
Часть обслуживания светового оборудования выходит за пределы компетенции штатного техника и требует обращения в сервисный центр.

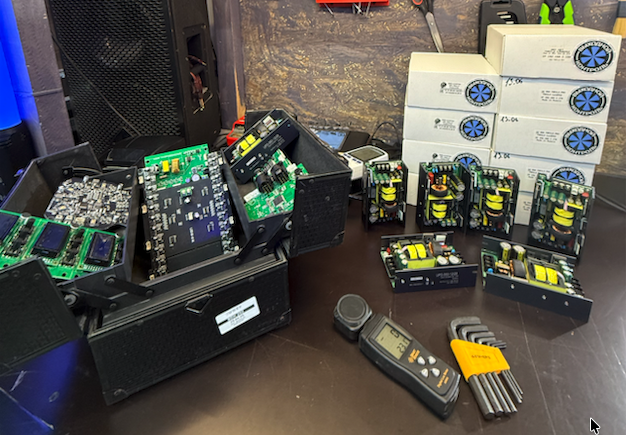

Прибор не реагирует на DMX после проверки кабелей и адресации — возможно повреждение DMX-приёмника или платы управления. Прибор самопроизвольно перезагружается во время работы — признак нестабильного питания или проблемы с основной платой. Посторонний запах при работе — немедленное отключение и диагностика. Видимые следы горения или оплавления внутри корпуса — только сервисный центр, не эксплуатировать.

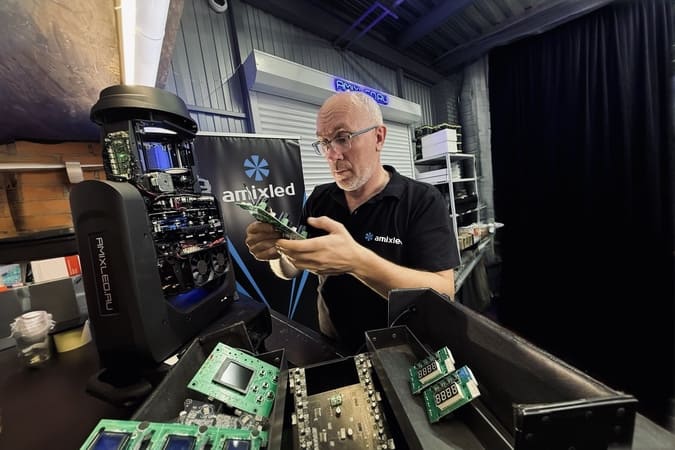

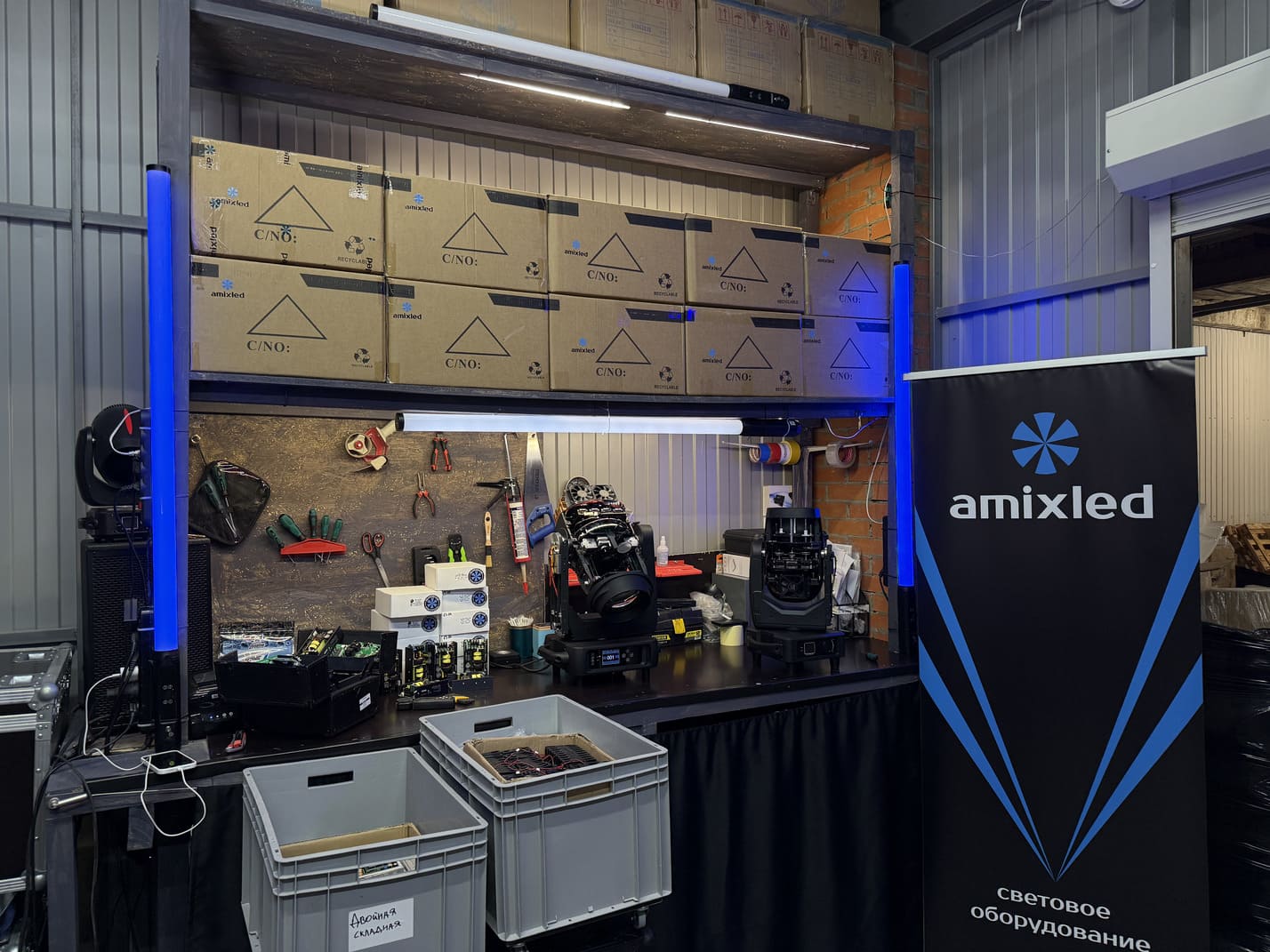

Сервисный центр Amixled в Москве выполняет диагностику и ремонт светового оборудования всех типов: от замены механических узлов до восстановления плат управления. Гарантийный и постгарантийный ремонт, наличие запасных частей для актуальных моделей линейки Amixled.
