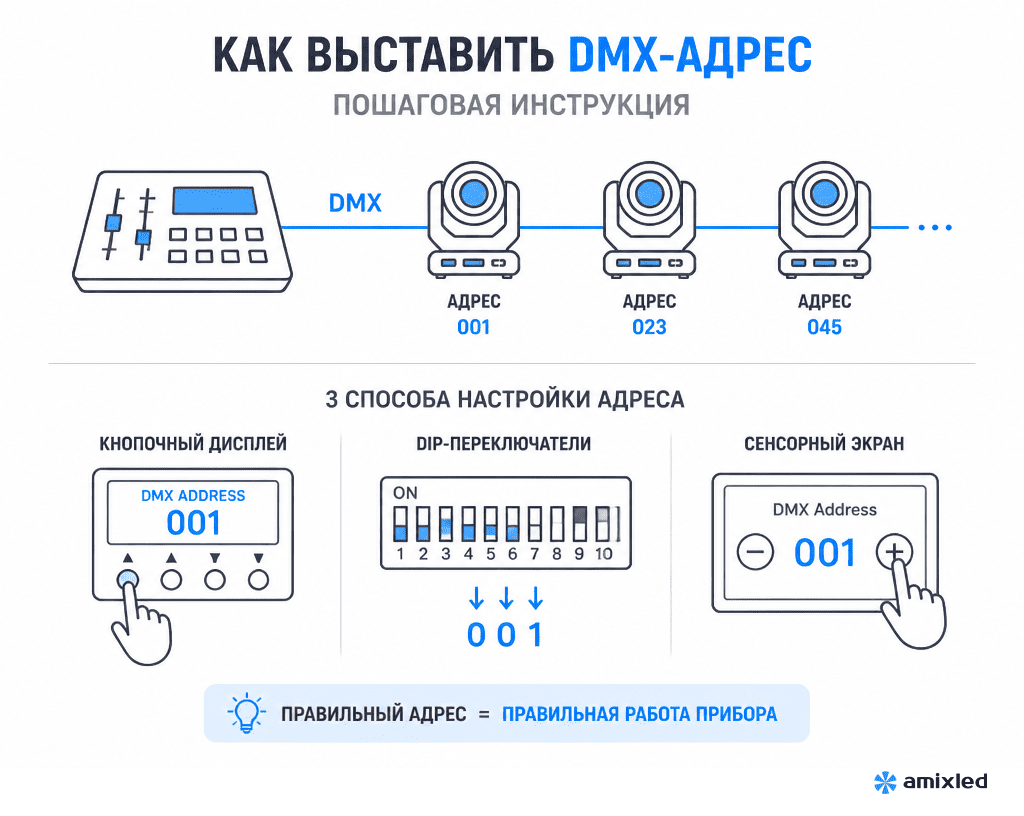

Подключить кабели — это первая половина задачи. Вторая, которая ставит в тупик большинство новичков — правильно выставить DMX-адрес на каждом приборе. В этой статье разбираем что такое DMX-адрес, как его правильно рассчитать и как физически выставить на приборах трёх разных типов: с кнопочным дисплеем, с DIP-переключателями и с сенсорным экраном.

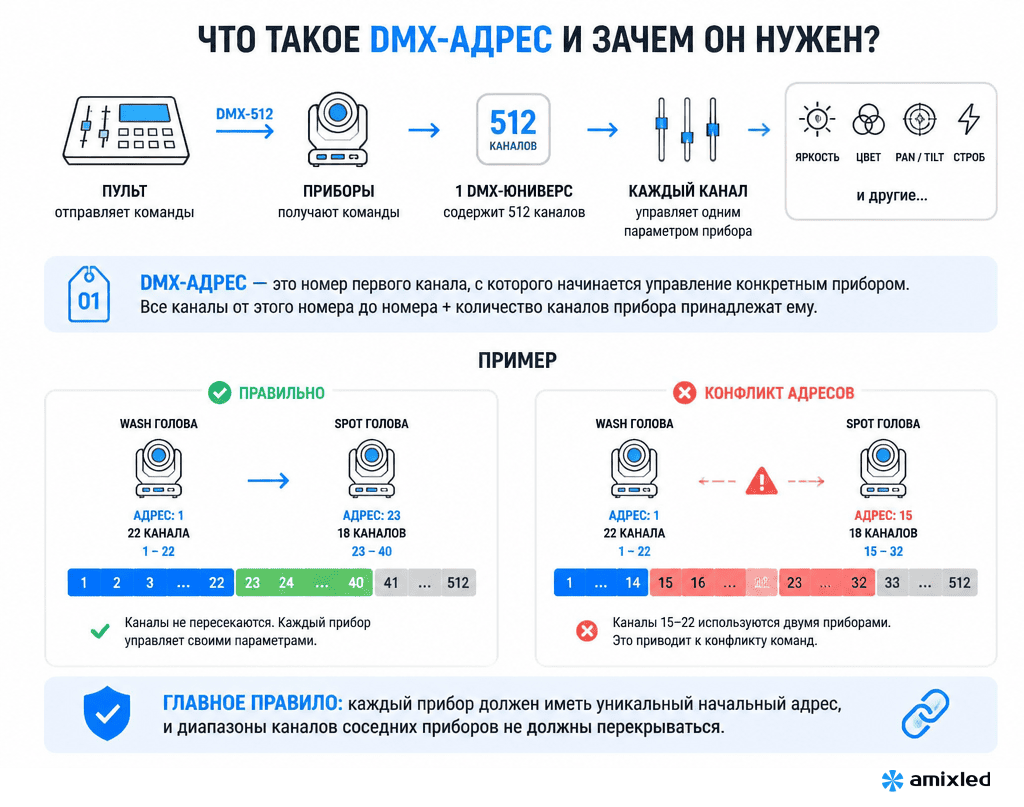

Что такое DMX-адрес и зачем он нужен
DMX-512 — это протокол передачи управляющего сигнала от пульта к приборам. Один DMX-юниверс содержит 512 каналов. Каждый канал управляет одним параметром одного прибора: яркостью, одним из цветов, положением по горизонтали, положением по вертикали, стробом и так далее.
DMX-адрес — это номер первого канала с которого начинается управление конкретным прибором. Все каналы от этого номера до номера плюс количество каналов прибора принадлежат именно ему.
Простой пример: wash-голова занимает 22 канала. Если её адрес выставлен на 1 — она управляется каналами 1–22. Следующий прибор должен начинаться с канала 23. Если поставить его на адрес 15 — он будет делить каналы 15–22 с первым прибором. Оба прибора начнут реагировать на одни и те же команды пульта — это и есть конфликт адресов.
Главное правило адресации: каждый прибор в системе должен иметь уникальный начальный адрес, и диапазоны каналов соседних приборов не должны перекрываться.
Как рассчитать адреса перед настройкой
Перед тем как лезть в меню прибора — составьте таблицу адресации на бумаге или в телефоне. Это занимает 5 минут и экономит час путаницы.
Формула простая: адрес следующего прибора = адрес предыдущего + количество каналов предыдущего.
Количество каналов зависит от выбранного режима DMX — у большинства приборов есть несколько режимов. Посмотрите в инструкцию и выберите нужный режим до начала адресации.
Пример таблицы для системы из четырёх приборов:
| Прибор | Модель | Режим DMX | Каналов | Адрес |
|---|---|---|---|---|
| 1 | WASH 19x15Z | 22 CH | 22 | 1 |
| 2 | WASH 19x15Z | 22 CH | 22 | 23 |
| 3 | BSW 160 | 18 CH | 18 | 45 |
| 4 | BSW 160 | 18 CH | 18 | 63 |
Сохраните эту таблицу — она понадобится при настройке патча в пульте и при диагностике если что-то пойдёт не так.

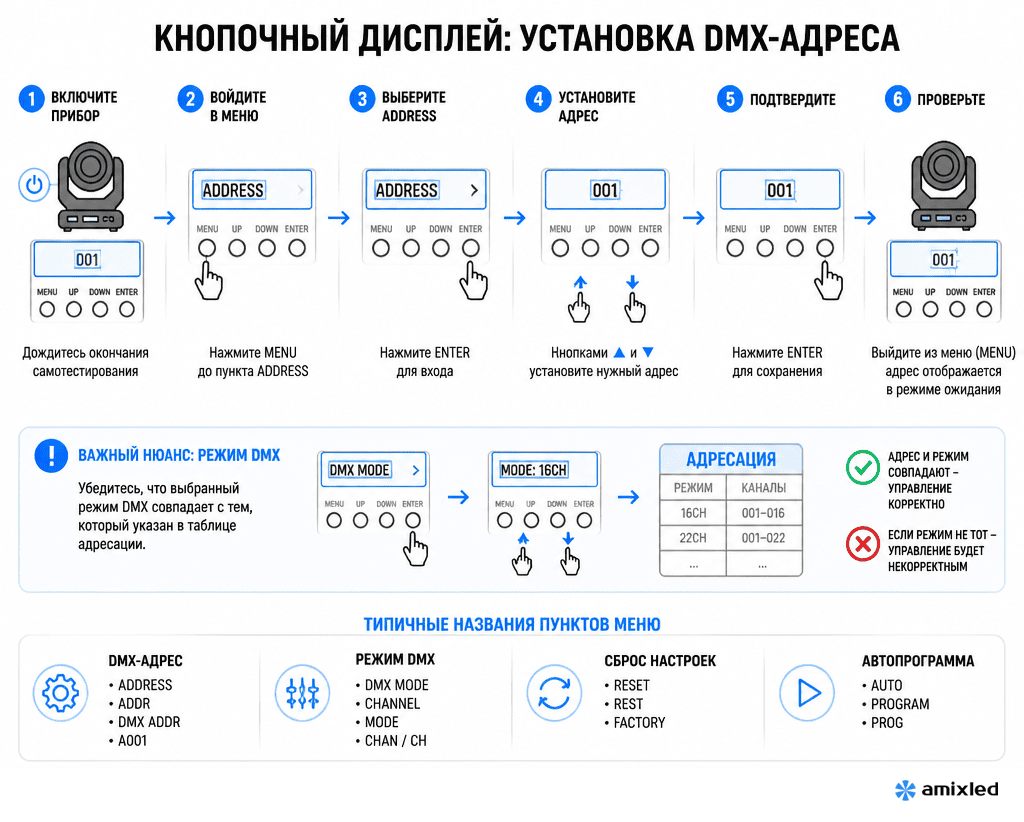

Тип 1: Кнопочный дисплей — самый распространённый вариант
Большинство современных moving head — wash, beam, BSW, LED PAR — оснащены небольшим дисплеем и четырьмя кнопками: MENU, UP (▲), DOWN (▼) и ENTER. Именно через этот интерфейс выставляется адрес на подавляющем большинстве приборов в каталоге Amixled.
Пошаговая инструкция
Шаг 1: Включите прибор. Подождите пока он завершит самотестирование — moving head при старте проходит калибровку осей pan и tilt. Дисплей должен показать текущий адрес или основное меню.
Шаг 2: Войдите в меню. Нажмите кнопку MENU. На дисплее появится первый пункт меню — как правило это «ADDRESS» или «ADDR». Если отображается другой пункт — нажимайте MENU повторно до появления нужного.
Шаг 3: Войдите в режим редактирования. Нажмите ENTER чтобы выбрать пункт ADDRESS. На дисплее появится текущее значение адреса — например «001».
Шаг 4: Измените значение. Кнопками UP (▲) и DOWN (▼) установите нужный адрес. Большинство приборов меняют значение по одному при каждом нажатии. Для быстрой смены — удерживайте кнопку.
Шаг 5: Подтвердите. Нажмите ENTER для сохранения. Некоторые приборы сохраняют автоматически через несколько секунд бездействия — смотрите в инструкции к конкретной модели.
Шаг 6: Проверьте. Выйдите из меню нажав MENU несколько раз. Дисплей должен показать установленный адрес в режиме ожидания.
Важный нюанс: режим DMX
В этом же меню обычно находится пункт выбора режима DMX — «DMX MODE», «CHANNEL» или «MODE». Убедитесь что выбранный режим совпадает с тем который вы указали в таблице адресации. Если адрес правильный а режим не тот — управление будет некорректным.
Типичные названия пунктов меню на разных прошивках
Разные производители используют разные обозначения для одного и того же. Ориентируйтесь по этой таблице:
| Что ищем | Возможные названия в меню |
|---|---|
| DMX-адрес | ADDRESS, ADDR, DMX ADDR, A001 |
| Режим DMX | DMX MODE, CHANNEL, MODE, CHAN, CH |
| Сброс настроек | RESET, REST, FACTORY |
| Автономная программа | AUTO, PROGRAM, PROG |

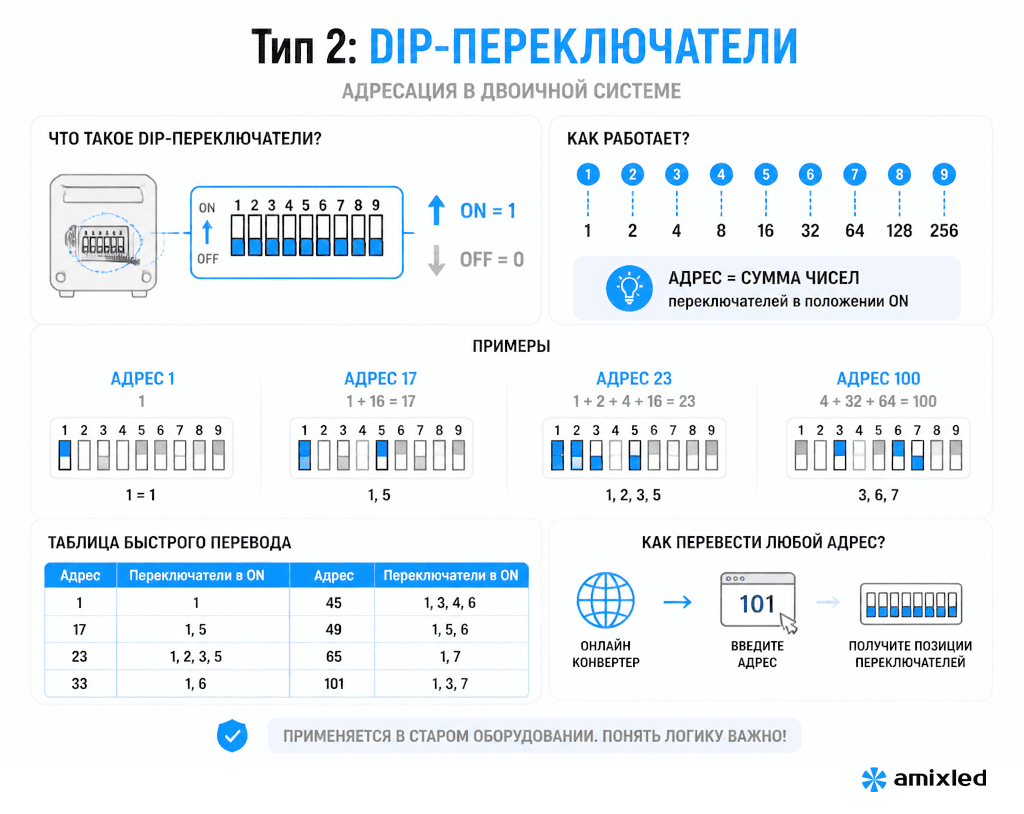

Тип 2: DIP-переключатели — старый формат, ещё встречается
DIP-переключатели — это ряд маленьких механических переключателей расположенных на задней или нижней панели прибора. Каждый переключатель имеет два положения: вверх (ON = 1) или вниз (OFF = 0). Адрес кодируется в двоичной системе счисления.
Этот способ адресации старше и встречается реже на современных приборах, но в прокатных парках ещё много оборудования с DIP-переключателями. Понять логику важно.
Как работает двоичная адресация
Каждый переключатель соответствует числу: переключатель 1 = 1, переключатель 2 = 2, переключатель 3 = 4, переключатель 4 = 8, переключатель 5 = 16, переключатель 6 = 32, переключатель 7 = 64, переключатель 8 = 128, переключатель 9 = 256.
Адрес равен сумме чисел тех переключателей которые стоят в положении ON.
Примеры
Адрес 1: только переключатель 1 в положении ON. Остальные OFF.
Адрес 17: переключатели 1 и 5 в ON (1 + 16 = 17). Остальные OFF.
Адрес 23: переключатели 1, 2, 3 и 5 в ON (1 + 2 + 4 + 16 = 23). Остальные OFF.
Адрес 100: переключатели 3, 6 и 7 в ON (4 + 32 + 64 = 100). Остальные OFF.
Таблица быстрого перевода для популярных адресов
| Адрес | Переключатели в ON |
|---|---|
| 1 | 1 |
| 17 | 1, 5 |
| 23 | 1, 2, 3, 5 |
| 33 | 1, 6 |
| 45 | 1, 3, 4, 6 |
| 49 | 1, 5, 6 |
| 65 | 1, 7 |
| 101 | 1, 3, 7 |
Для быстрого перевода любого числа в двоичный код воспользуйтесь любым онлайн-конвертером — введите нужный адрес и получите позиции переключателей.
Практическая инструкция
Шаг 1: Отключите питание прибора. Менять DIP-переключатели на включённом приборе допустимо на большинстве моделей, но безопаснее при выключенном.
Шаг 2: Найдите блок DIP-переключателей. Обычно расположен рядом с разъёмами DMX на задней панели. Подпишите переключатели цифрами 1–9 или 1–10 если их не видно.
Шаг 3: Переведите нужный адрес в двоичный код и установите соответствующие переключатели в положение ON, остальные в OFF.
Шаг 4: Включите прибор. Некоторые приборы с DIP-переключателями не имеют дисплея — убедитесь что адрес установлен правильно проверкой с пульта.
Тип 3: Сенсорный экран — профессиональные модели
Профессиональные moving head высокого класса оснащаются цветным сенсорным экраном вместо кнопочного дисплея. Навигация здесь интуитивная — как на смартфоне, но логика адресации та же.
Пошаговая инструкция
Шаг 1: Коснитесь экрана для пробуждения меню.
Шаг 2: Найдите раздел настроек — обычно иконка шестерёнки или пункт «SETTINGS» / «SETUP».
Шаг 3: Найдите пункт «DMX ADDRESS» или «ADDRESS». Откройте его.
Шаг 4: Введите нужный адрес — либо цифровой клавиатурой на экране, либо свайпами вверх/вниз по полю значения.
Шаг 5: Подтвердите нажатием «OK», «SAVE» или «ENTER» в интерфейсе.
Шаг 6: Проверьте режим DMX в соседнем пункте меню.
На сенсорных экранах также обычно доступна дополнительная информация: текущее значение каждого DMX-канала в реальном времени, температура платы управления, количество моточасов. Это полезно при диагностике.

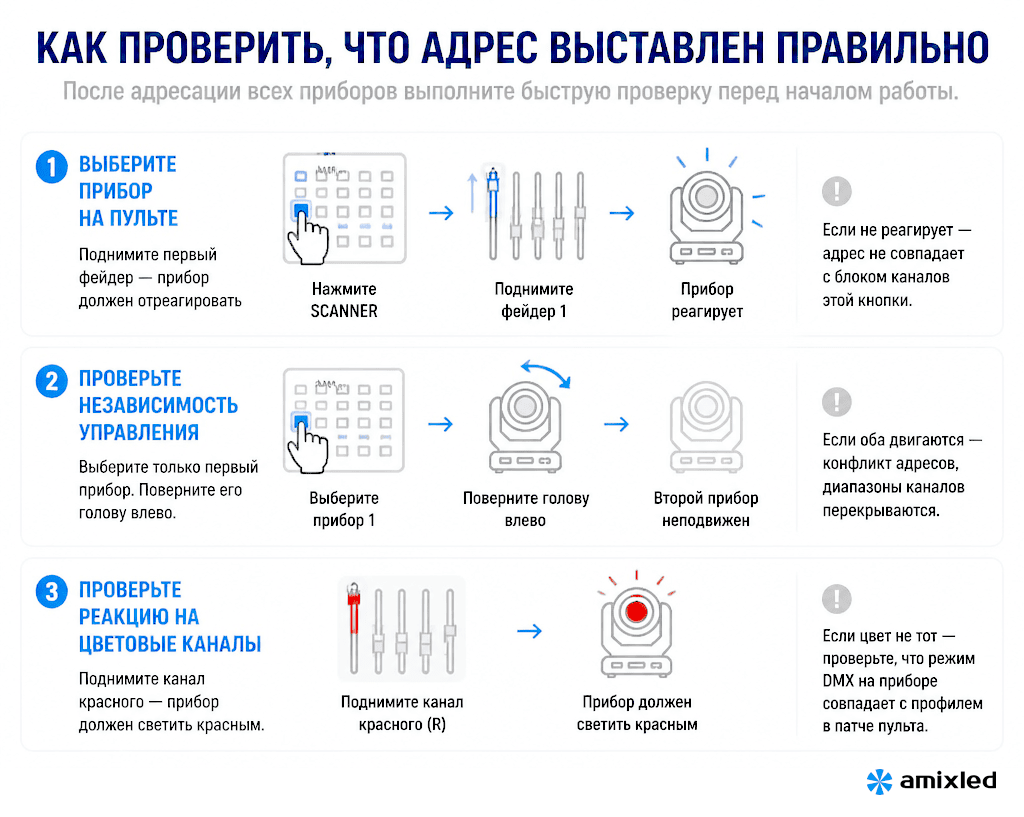

Как проверить что адрес выставлен правильно
После адресации всех приборов выполните быструю проверку перед началом работы.
Тест 1: Выберите прибор на пульте.
На контроллере DMX-192 нажмите кнопку SCANNER соответствующую прибору. Поднимите первый фейдер — прибор должен отреагировать (изменить яркость или цвет). Если не реагирует — адрес не совпадает с блоком каналов этой кнопки.
Тест 2: Проверьте независимость управления.
Выберите только первый прибор. Поверните его голову влево. Второй прибор должен стоять неподвижно. Если оба двигаются — конфликт адресов, диапазоны каналов перекрываются.
Тест 3: Проверьте реакцию на цветовые каналы.
Поднимите канал красного — прибор должен светить красным. Если цвет не тот — проверьте что режим DMX на приборе совпадает с профилем в патче пульта.

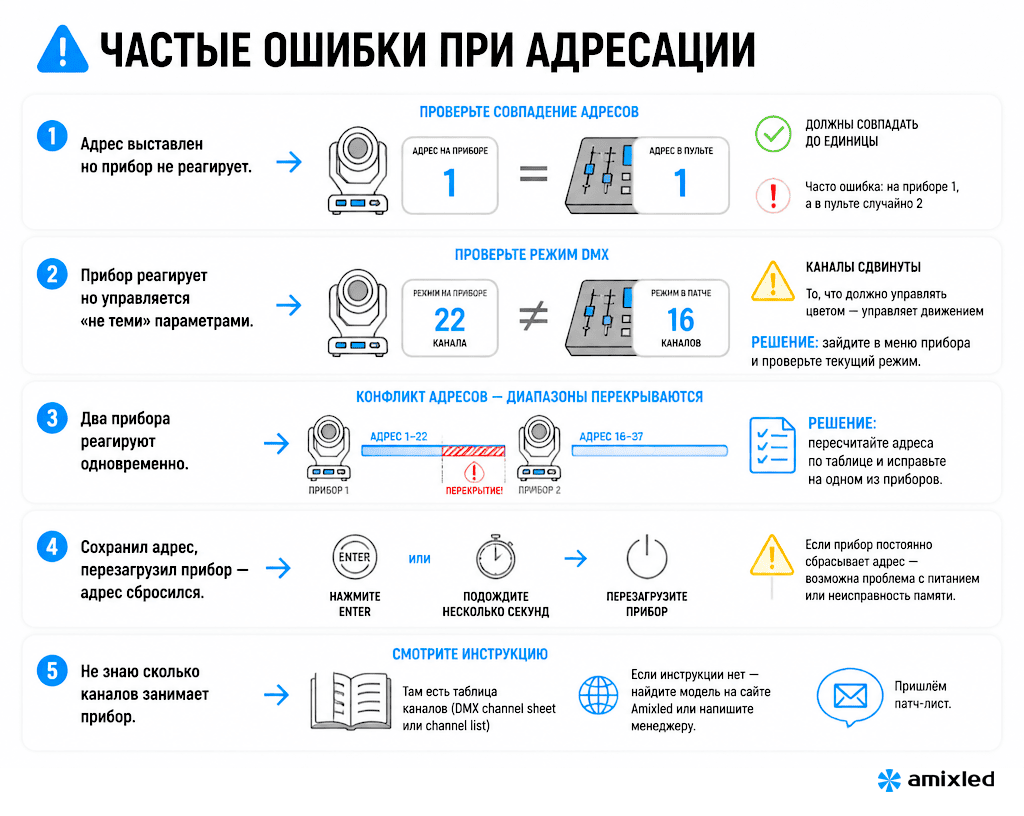

Частые ошибки при адресации
Ошибка 1: Адрес выставлен но прибор не реагирует.
Проверьте два параметра одновременно: адрес на приборе и адрес в патче пульта. Они должны совпадать до единицы. Часто ошибка в том что на приборе адрес 1, а в пульте случайно прописали 2.
Ошибка 2: Прибор реагирует но управляется «не теми» параметрами.
Несоответствие режима DMX. На приборе выбрано 22 канала, в патче прописано 16 — каналы сдвинуты и то что должно управлять цветом управляет движением. Зайдите в меню прибора и проверьте текущий режим.
Ошибка 3: Два прибора реагируют одновременно.
Конфликт адресов — диапазоны каналов перекрываются. Пересчитайте адреса по таблице и исправьте на одном из приборов.
Ошибка 4: Сохранил адрес, перезагрузил прибор — адрес сбросился.
На некоторых приборах для сохранения нужно нажать ENTER, на других — подождать несколько секунд после установки значения. Если прибор постоянно сбрасывает адрес — проблема может быть в питании или в неисправности памяти прибора.
Ошибка 5: Не знаю сколько каналов занимает прибор.
Смотрите в инструкцию — там всегда есть таблица каналов (DMX channel sheet или channel list). Если инструкции нет — найдите модель на сайте Amixled или напишите менеджеру, пришлём патч-лист.
Чек-лист адресации: распечатайте и используйте
До адресации:
- Составлена таблица с адресами всех приборов
- Определён режим DMX для каждой модели
- Подсчитано что ни один диапазон каналов не перекрывается
- Общее количество каналов не превышает 512
Во время адресации:
- На каждом приборе выставлен правильный адрес
- На каждом приборе выбран правильный режим DMX
- Адрес сохранён (нажат ENTER или выждано время)
После адресации:
- Проведён тест независимого управления каждым прибором
- В патче пульта адреса совпадают с адресами на приборах
- Режимы DMX в патче совпадают с режимами на приборах
Дополнительно: адресация при использовании DMX-192
Если вы работаете с контроллером DMX-192 («расчёска») — адресация подчиняется жёсткой логике этого пульта. Он делит 192 канала на 12 блоков по 16 каналов. Кнопка SCANNER 1 управляет каналами 1–16, SCANNER 2 — каналами 17–32 и так далее.
Это означает что прибор назначенный на кнопку SCANNER 3 должен иметь адрес 33 — не 30, не 35, именно 33. Отступление от этой логики приведёт к тому что прибор будет реагировать на команды частично или вовсе не так как ожидается.
Подробно о программировании DMX-192 читайте в нашей статье «Как запрограммировать DMX-192: сцены, чейзы и управление группами».
