Сценарий знакомый многим: только что настроенная световая система начинает вести себя непредсказуемо. Приборы мигают без команды, не реагируют на пульт, работают в случайном режиме или зависают в одном положении. Оператор в панике перезагружает консоль, техник проверяет кабели — и иногда это помогает, а иногда нет.
Хорошая новость: в 90% случаев световое оборудование не глючит и не ломается само по себе. За хаотичным поведением приборов стоят конкретные технические причины, каждая из которых имеет понятное решение. Плохая новость: найти правильную причину без понимания того, как работает DMX-система, бывает непросто.
В этой статье разбираем семь наиболее распространённых причин, по которым световые приборы мигают, глючат и не слушаются пульта — и объясняем, как каждую из них устранить.
Как устроена DMX-система: минимум теории
Прежде чем искать причину проблемы, нужно понять базовый принцип работы системы управления светом. DMX-512 — это протокол передачи управляющего сигнала от консоли (или контроллера) к приборам по последовательной шине. Консоль отправляет данные, приборы получают их и выполняют команды.
Ключевые особенности протокола, которые важны для диагностики:
Линейная топология. DMX работает по принципу цепочки: сигнал идёт от консоли к первому прибору, от него — ко второму, от второго — к третьему и так далее. Это означает, что проблема в любой точке цепочки влияет на все приборы после неё.
Ограничения линии. Один выход DMX-консоли поддерживает до 32 устройств и до 300 метров кабеля. Превышение этих параметров без усилителя сигнала — прямой путь к нестабильной работе.
Терминация. Каждая DMX-линия должна заканчиваться терминатором — резистором 120 Ом. Без него сигнал отражается от конца линии и создаёт помехи.
Понимание этих трёх принципов позволяет правильно диагностировать большинство проблем с DMX.
Причина 1: Конфликт DMX-адресов
Симптомы: несколько приборов реагируют на одни и те же команды одновременно, хотя должны работать независимо. Или один прибор реагирует на команды, предназначенные другому.
Что происходит: каждый прибор в DMX-системе должен иметь уникальный начальный адрес — номер канала, с которого начинается его управление. Если два прибора получили одинаковый адрес, они реагируют на одни и те же команды как единое целое. Это не неисправность — это ошибка настройки.
Адрес задаётся на самом приборе через встроенное меню или DIP-переключатели. При монтаже нескольких одинаковых приборов легко ошибиться, особенно если приборы установлены на высоте и добраться до их меню неудобно.
Как устранить: проверьте адрес каждого прибора в системе. Убедитесь, что адреса не перекрываются. Правило простое: начальный адрес следующего прибора должен быть не меньше, чем начальный адрес предыдущего плюс количество каналов, которые занимает предыдущий прибор в выбранном режиме.
Пример: прибор на адресе 1 занимает 16 каналов — следующий должен начинаться с адреса 17, а не с 16.
Совет: ведите таблицу адресации для своей системы. Это занимает 10 минут при настройке и экономит часы при диагностике.
Причина 2: Отсутствие терминатора в конце линии
Симптомы: приборы работают нестабильно — иногда нормально, иногда мигают или не реагируют на команды. Проблема возникает случайно и непредсказуемо, иногда исчезает сама по себе на время.
Что происходит: DMX — это дифференциальный сигнал, передаваемый по витой паре с волновым сопротивлением 120 Ом. Когда сигнал доходит до конца кабеля без согласованной нагрузки, он отражается обратно и накладывается на следующий пакет данных. Это создаёт помехи, которые приборы интерпретируют как случайные команды.

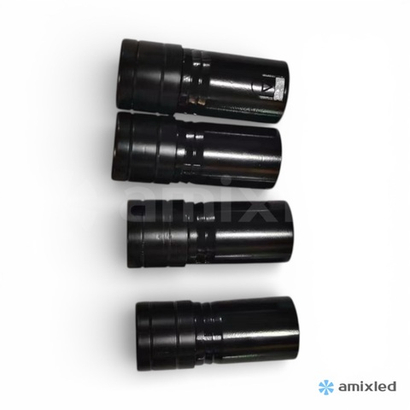

Именно поэтому DMX-линия требует терминатора — разъёма XLR с встроенным резистором 120 Ом, подключённого к выходному DMX-разъёму последнего прибора в цепочке.
Как устранить: установите терминатор на выходной разъём последнего прибора в каждой DMX-линии. Терминатор выглядит как обычный XLR-разъём без кабеля. Стоит минимально, решает проблему радикально.
Если терминатора нет под рукой — можно сделать временный самостоятельно: возьмите разъём XLR и подпаяйте резистор 120 Ом между контактами 2 и 3.
Причина 3: Превышение допустимого количества приборов или длины линии
Симптомы: система работала нормально, затем добавили ещё несколько приборов — и началось мигание или нестабильная работа части приборов. Или приборы на дальнем конце длинного кабеля работают нестабильно, а те, что ближе к консоли — нормально.
Что происходит: стандарт DMX-512 ограничивает одну линию 32 устройствами и 300 метрами кабеля. Это связано с электрическими характеристиками шины: нагрузка от 32 приёмников и ёмкость длинного кабеля снижают качество сигнала до предельно допустимого уровня. Превышение этих параметров ухудшает форму сигнала до такой степени, что приборы начинают получать искажённые данные.
Как устранить: установите активный DMX-сплиттер. Он принимает один входящий сигнал, регенерирует его до номинального уровня и раздаёт на несколько независимых выходных линий — каждая со своим ограничением в 32 прибора и 300 метров.
Для систем, где приборы питаются от разных фаз или разных источников питания, выбирайте сплиттер с гальванической развязкой между входом и выходами: это дополнительно защищает систему от помех по земляному контуру.
Причина 4: Некачественный или неподходящий кабель
Симптомы: система работала нормально, заменили один кабель — началось мигание. Или проблемы появляются после укладки кабелей в определённых местах (вблизи силовых кабелей, в металлических лотках).
Что происходит: DMX требует специального кабеля с волновым сопротивлением 120 Ом и экранированием — это кабель типа RS-485 или специальный DMX-кабель. Использование обычного микрофонного кабеля (110 Ом), акустического кабеля или любого другого типа проводки создаёт несогласование импеданса и повышенную восприимчивость к помехам.
Внешне микрофонный кабель с разъёмами XLR выглядит идентично DMX-кабелю — это основная причина путаницы. Разница только в характеристиках: микрофонный кабель имеет ёмкость 120 пФ/м и выше, DMX-кабель — 100 пФ/м и ниже. На коротких расстояниях разница может быть незаметна, на длинных — критична.
Как устранить: используйте только кабель, предназначенный для DMX. При прокладке вблизи силовых кабелей и осветительных трасс обеспечивайте расстояние не менее 30 сантиметров или используйте экранированный кабель с двойным экранированием. Никогда не прокладывайте DMX-кабель параллельно силовым кабелям в одном кабельном лотке.
Причина 5: Проблемы с питанием и заземлением
Симптомы: приборы мигают при включении мощной звуковой системы или другого электрооборудования. Мигание появляется в определённые моменты — при ударных в музыке, при включении дополнительной нагрузки. Иногда помогает перестановка приборов на другие розетки.
Что происходит: нестабильное питание и проблемы с заземлением — одна из наиболее коварных причин глюков светового оборудования, потому что внешне она не связана с самой световой системой.
Нестабильное напряжение при резких скачках нагрузки (включение звука, включение дополнительных приборов) создаёт кратковременные провалы питания. Некоторые приборы реагируют на это перезагрузкой или кратковременным отказом.
Петли заземления возникают, когда разные участки системы заземлены на разные точки с разным потенциалом. Ток выравнивания потенциалов протекает через DMX-кабели и создаёт помехи. Именно поэтому профессиональные DMX-сплиттеры оснащаются гальванической развязкой — она физически разрывает цепь для токов выравнивания.
Как устранить: для нестабильного питания — использование стабилизаторов напряжения на критичных линиях. Для петель заземления — DMX-сплиттер с гальванической развязкой и правильная организация заземления всего оборудования на одну точку.
Причина 6: Перегрев прибора
Симптомы: прибор работает нормально в начале вечера, затем начинает мигать или самопроизвольно выключаться через 1–2 часа работы. После охлаждения снова работает нормально. Проблема воспроизводится стабильно.
Что происходит: светодиодные и ламповые приборы оснащены защитой от перегрева: когда внутренняя температура превышает допустимый порог, прибор снижает яркость, меняет поведение или выключается. Это защитная функция, предотвращающая повреждение электроники и светодиодов.
Причины перегрева: недостаточная вентиляция вокруг прибора, монтаж в закрытых нишах без воздухообмена, высокая температура в помещении, засорение вентиляционных отверстий пылью.
Как устранить: обеспечьте вентиляцию вокруг каждого прибора — минимум 10–15 сантиметров свободного пространства. Регулярно продувайте вентиляционные отверстия сжатым воздухом: пыль — главный враг теплоотвода. Проверьте работу встроенных вентиляторов охлаждения. При монтаже в закрытых конструкциях обеспечьте принудительную вентиляцию.
Причина 7: Ошибки в настройке консоли или патча
Симптомы: приборы реагируют на команды, но не так, как ожидается. Прибор поворачивается в другую сторону, цвет не совпадает с заданным, яркость ведёт себя нелинейно. Или прибор в патче консоли не совпадает с реальной моделью, установленной на сцене.
Что происходит: это не неисправность оборудования — это ошибка настройки системы управления. Самые распространённые сценарии:
Неправильный профиль прибора в консоли. Если в патч добавлена похожая модель, но с другим распределением каналов — команды будут интерпретироваться неправильно. Канал цвета может оказаться на позиции, где у реального прибора находится канал движения.
Несоответствие режима DMX. Большинство профессиональных приборов поддерживают несколько режимов работы с разным количеством DMX-каналов. Если прибор переведён в 16-канальный режим, а в консоли запатчен как 8-канальный — система работает некорректно.
Инверсия осей движения. В некоторых моделях pan и tilt можно инвертировать. Если прибор смонтирован перевёрнуто, а инверсия не настроена — движение будет зеркальным.
Как устранить: проверьте соответствие профиля прибора в библиотеке консоли реальной модели и её текущему режиму DMX. Убедитесь, что количество каналов в профиле совпадает с режимом, установленным на самом приборе. При монтаже перевёрнутых приборов включите инверсию осей в настройках патча.
Алгоритм диагностики: с чего начинать поиск причины
Когда световое оборудование начинает глючить, важно действовать системно, а не менять всё подряд в надежде что-то зацепить. Вот рабочий алгоритм диагностики.
Шаг 1: Определите масштаб проблемы.
Все приборы или только часть? Если все — проблема, скорее всего, в консоли, в первом участке DMX-кабеля или в питании. Если только приборы в конце цепочки — вероятнее всего, превышены ограничения линии или отсутствует терминатор. Если только один прибор — проверьте его адрес и режим DMX.
Шаг 2: Проверьте терминатор.
Быстрейшая и дешевейшая проверка. Установите терминатор на последний прибор в каждой линии и посмотрите, изменилось ли поведение системы.
Шаг 3: Проверьте адреса приборов.
Зайдите в меню каждого прибора и убедитесь, что адреса уникальны и соответствуют патчу в консоли.
Шаг 4: Проверьте кабели.
Замените подозрительный кабель на заведомо рабочий. Проверьте разъёмы — окисленные или плохо обжатые контакты в XLR дают нестабильный сигнал.
Шаг 5: Проверьте количество приборов на линии.
Подсчитайте приборы на каждой DMX-линии. Если их больше 32 или кабельная трасса длиннее 300 метров — установите сплиттер.
Шаг 6: Проверьте питание.
Подключите прибор к другой розетке или группе. Если поведение изменилось — проблема в питании или заземлении.
Шаг 7: Проверьте температуру.
Если проблема появляется через несколько часов работы — проверьте вентиляцию и температуру корпуса прибора.
Какое оборудование решает большинство системных проблем
Анализ перечисленных причин показывает, что большинство проблем с DMX решается не заменой приборов, а правильным построением инфраструктуры системы.
DMX-сплиттер с гальванической развязкой — решает проблемы превышения ёмкости линии и петель заземления одновременно. Обязателен для любой системы с более чем 20 приборами или с длинными кабельными трассами.
DMX-терминаторы — простейшее и дешевейшее решение проблемы отражений. Должны быть на каждой линии.
Профессиональный DMX-кабель — правильный кабель исключает целый класс проблем с импедансом и помехами.
Программируемый контроллер или консоль с актуальной библиотекой приборов — решает проблемы неправильного патча. Обновлённая библиотека содержит корректные профили для актуальных моделей оборудования.
Все перечисленные позиции доступны в каталоге Amixled. Если диагностика показала конкретную проблему — напишите менеджеру: подберём нужные компоненты и объясним, как их правильно интегрировать в вашу систему.
Когда проблема не в DMX, а в самом приборе
Если вы прошли все семь пунктов и ничего не помогло — возможно, причина действительно в неисправности самого прибора. Типичные симптомы аппаратной неисправности: прибор глючит при отключённом DMX-кабеле, проблема воспроизводится стабильно вне зависимости от состояния системы, прибор издаёт посторонние звуки или пахнет горелым.
В этом случае прибор требует диагностики и ремонта в сервисном центре. Сервисный центр Amixled в Москве выполняет диагностику и ремонт оборудования всех типов — от замены вентилятора до восстановления платы управления. Гарантийный и постгарантийный ремонт, наличие запасных частей для актуальных моделей.
Напишите менеджеру: +7 915 055 39 63, +7 989 109 90 77, info@amixled.ru.
